Descrição
Acessório união de sede plana F/F em latão com junta EPDM integrada, para uma ligação desmontável e estanque entre dois elementos macho. A porca giratória central permite uma montagem e desmontagem fácil sem deslocar a tubagem. Norma ISO 228-1 BSPP.

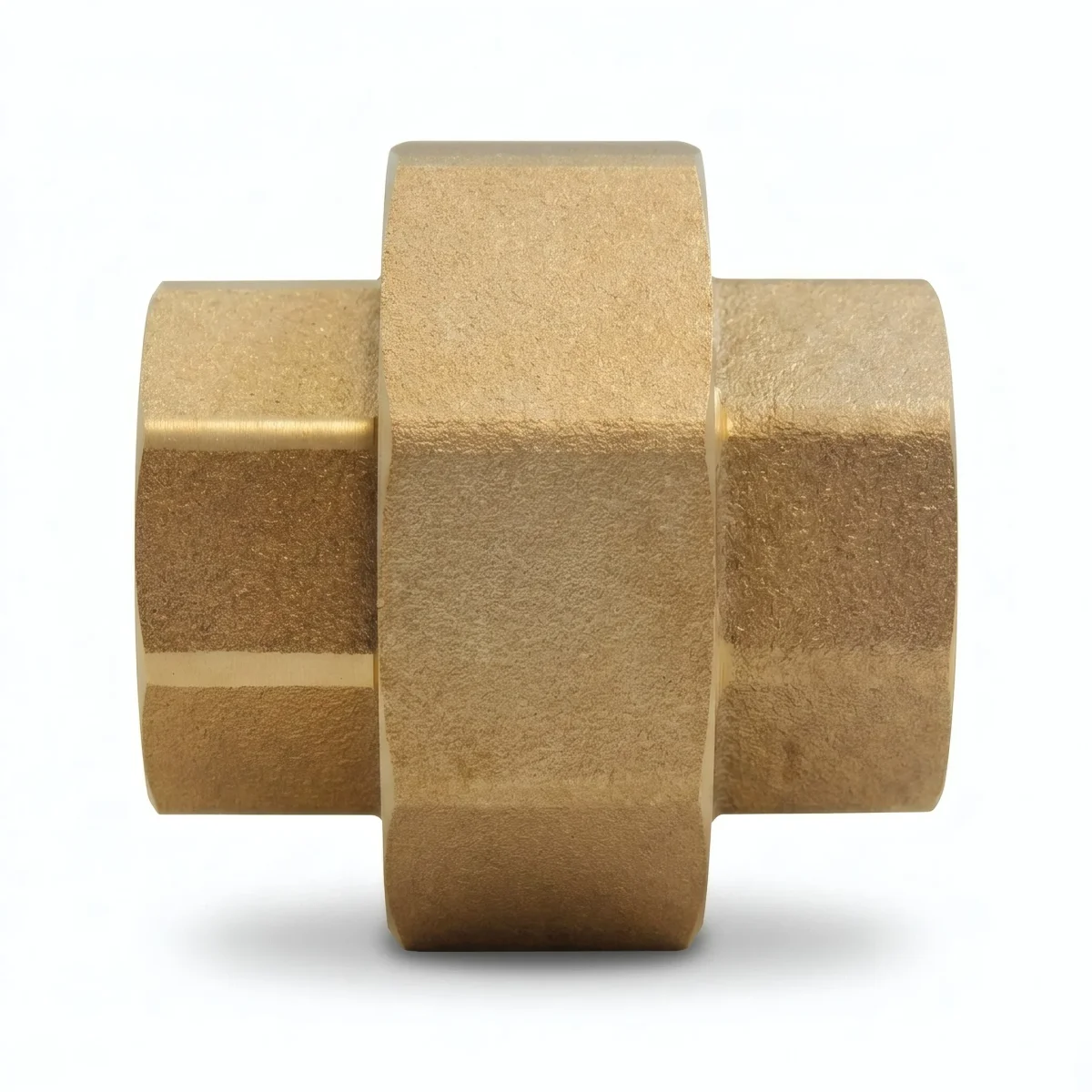

Descrição do Acessório União de Sede Plana F/F em Latão
Esta união em três peças (dois corpos + porca giratória) cria um ponto de desmontagem numa canalização. Os dois lados roscados (fêmea) aceitam acessórios ou tubos roscados macho. A junta EPDM fornecida garante a vedação mesmo após várias desmontagens.
Indispensável para equipamentos que necessitam de manutenção periódica (esquentadores, bombas, filtros). A união permite desligar o equipamento sem ter de cortar nem desacoplar o resto da instalação.
Características Técnicas
| Material | Latão CW617N – 4MS |
| Cor | Latão dourado |
| Pressão nominal | PN 16 bar |
| Norma de rosca | ISO 228-1 – BSPP Gás (rosca cilíndrica) |
| Vedação | Por junta EPDM (fornecida) |
| Sedes de junta | Sede plana para junta EPDM |
| Forma | Hexagonal (aperto com chave) |
| Género | Fêmea / Fêmea (roscada de ambos os lados) + porca giratória |
| Tipo de união | Sede plana com junta |
| Junta | EPDM (fornecida) |
| Fluidos compatíveis | Água potável, água glicolada, fluidos compatíveis |
| Temperatura | Conforme o tipo de vedação escolhido |
| Utilização | Abastecimento de água potável, canalização geral, AVAC |
Condições de Utilização e Instalação
- Pressão de serviço : PN 16 bar
- Temperatura : Conforme o tipo de vedação escolhido
- Fluidos : Água potável, água glicolada, fluidos compatíveis
- Instalação : Aplicar um binário de aperto moderado e escolher materiais adequados (risco de corrosão galvânica). Planos de fixação adaptados às chaves padrão do mercado.
Certificações e Conformidade
- Água potável : Conforme com o decreto francês de 25 de junho de 2020 relativo aos materiais e produtos metálicos destinados às instalações em contacto com água destinada ao consumo humano.
- 4MS : Conforme com os requisitos 4MS — Harmonização das regras de certificação europeias para materiais e produtos em contacto com água potável.
Aplicações e Conselhos de Instalação
Aplicações
- Canalização doméstica : ligação de instalações de água quente e fria
- Canalização industrial : instalações conformes PN 16 bar
- Decoração de interiores : criação de luminários, prateleiras, toalheiros em latão aparente
- DIY e bricolagem criativa : projetos personalizados com acessórios roscados
Conselhos de instalação
- Verifique se a junta EPDM está corretamente posicionada antes do aperto
- Aperte com chave de bocas ou chave ajustável — não utilizar alicates para evitar marcar a peça
- Aplicar um binário de aperto moderado — um aperto excessivo pode esmagar a junta EPDM
Desenho Técnico
Dimensions (mm)
Todas as cotas são expressas em milímetros (mm), salvo indicação contrária.
| G | G (mm) | U | U (mm) | OD | L1 | L2 | E | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 15×21 | 7/8″ | 14.5 | 32.5 | 10 | 32.5 | 23 | 33 | |
| 3/4″ | 20×27 | 1″1/8 | 19.5 | 38.5 | 11 | 38.5 | 29 | 41 | |
| 1″ | 26×34 | 1″1/2 | 40×49 | 25 | 44 | 13 | 44 | 36 | 52 |
Correspondências de Tamanhos
Esta união está disponível nos seguintes tamanhos. Utilize esta tabela para encontrar a correspondência entre milímetros, polegadas e DN.
| Tamanho (mm) | 15×21 | 20×27 | 26×34 |
|---|---|---|---|
| Polegadas | 1/2” | 3/4” | 1” |
| DN | DN15 | DN20 | DN25 |
| Diâm. ext. tubo | 21 mm | 27 mm | 34 mm |
O aspeto da peça pode variar conforme o lote em stock (ver fotos). Contacte-nos para confirmação.
