Descrição

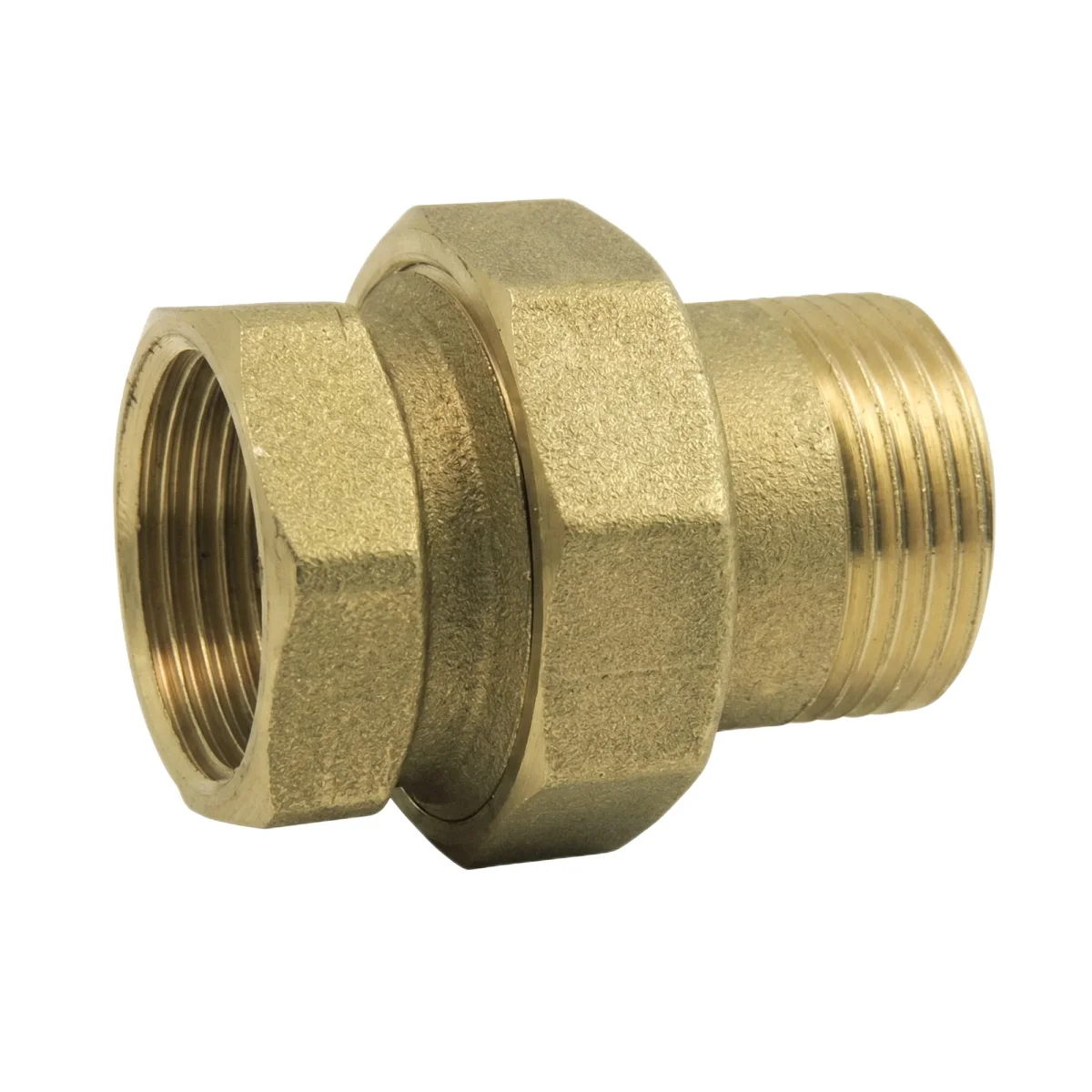

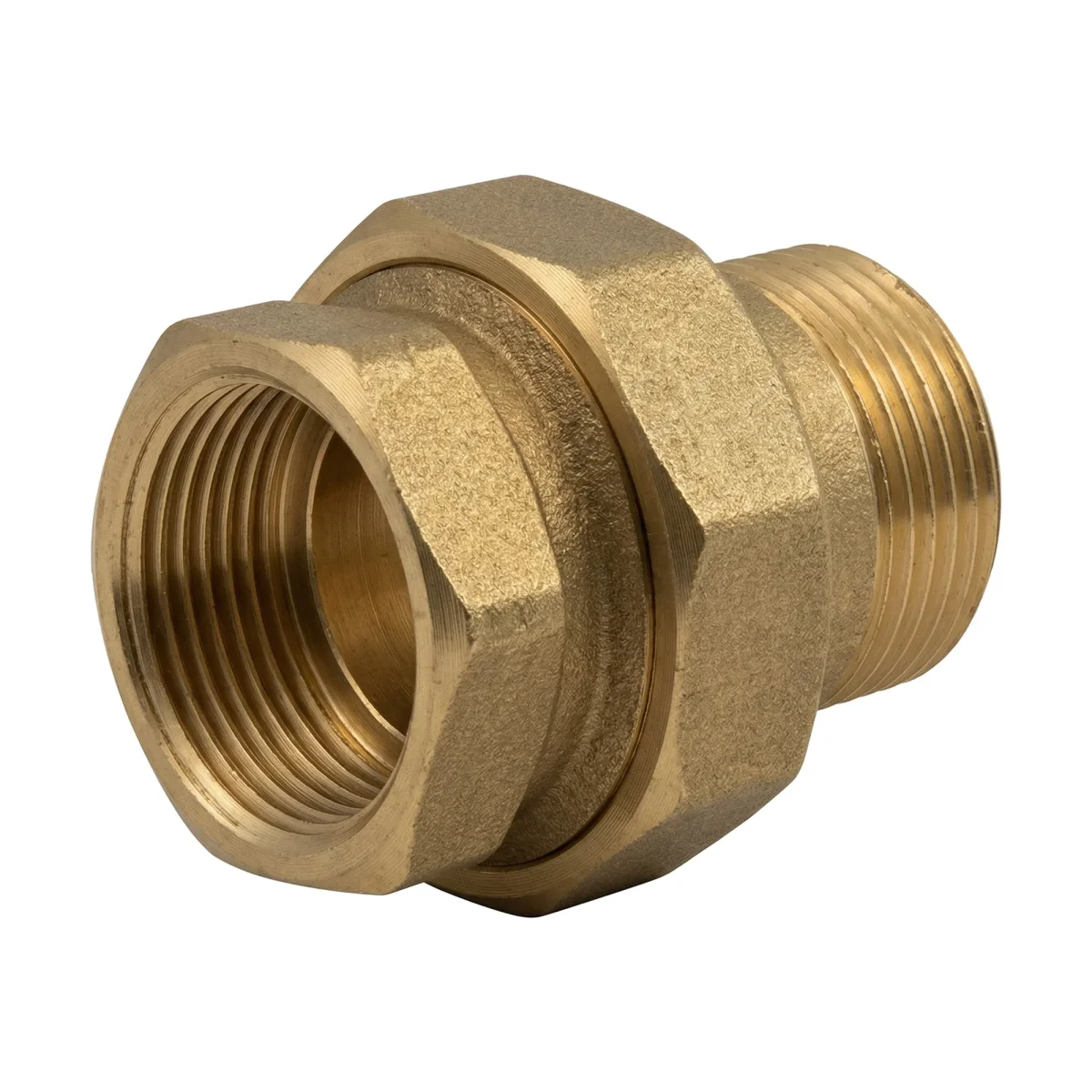

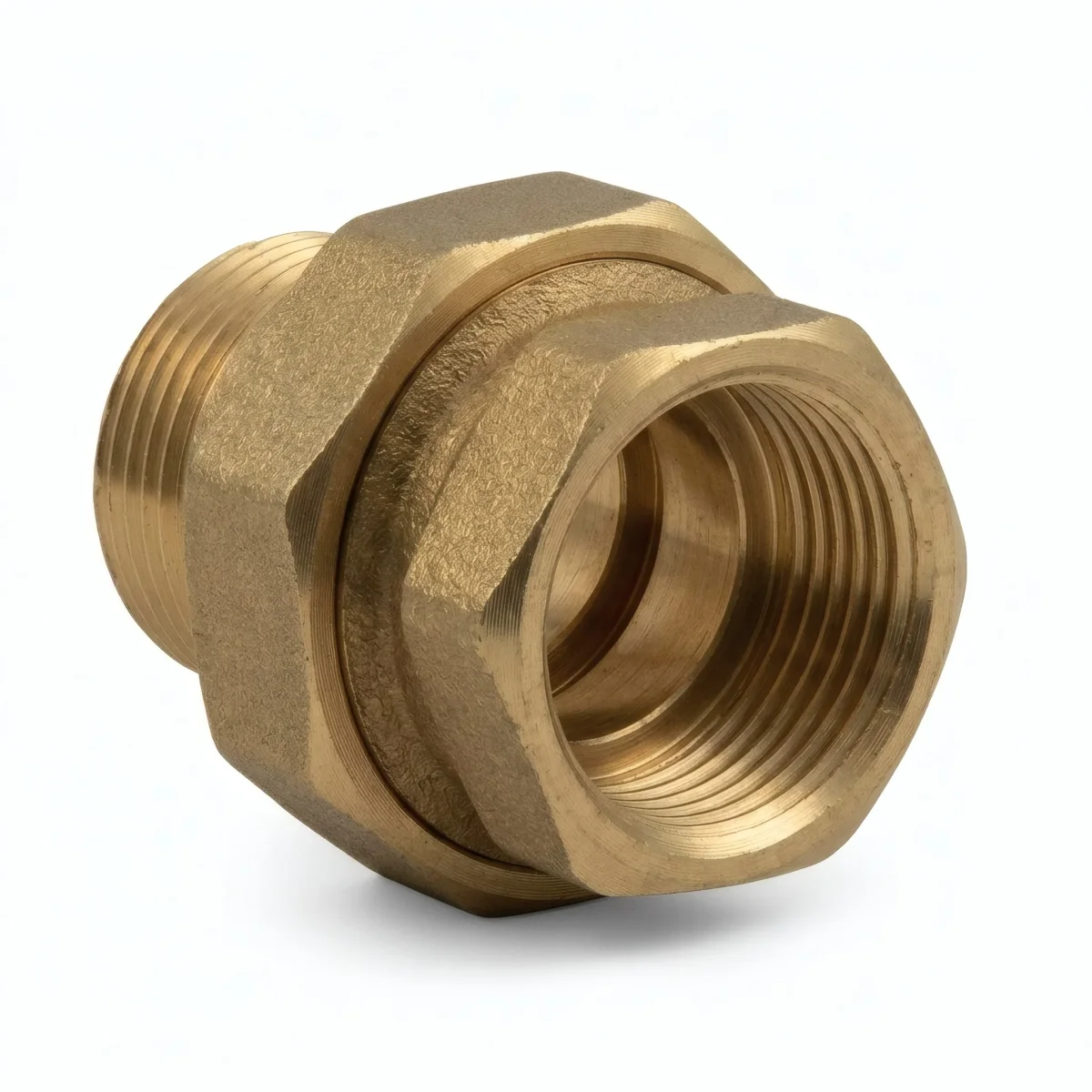

União reta M/F com sede cónica em latão, oferecendo uma ligação desmontável com vedação metal sobre metal. A sede cónica assegura um contacto progressivo e uma vedação fiável sem junta. Norma ISO 228-1 BSPP.
Descrição da União Reta M/F Cónica em Latão
Esta união com sede cónica realiza a vedação por contacto metal sobre metal entre duas superfícies cónicas, sem necessitar de uma junta plana. Esta tecnologia oferece uma vedação durável, mesmo após numerosos ciclos de desmontagem.
A configuração M/F (um lado macho, um lado fêmea) com porca giratória permite uma desmontagem fácil. Recomendada para instalações onde as intervenções são frequentes ou onde as juntas planas podem deteriorar-se (alta temperatura, vibrações).
Características Técnicas
| Material | Latão CW617N – 4MS |
| Cor | Latão dourado |
| Pressão nominal | PN 16 bar |
| Norma de rosca | ISO 228-1 – BSPP Gás (rosca cilíndrica) |
| Vedação | Por sede cónica metal sobre metal (sem junta) |
| Forma | Hexagonal (aperto com chave) |
| Género | Macho (roscado) / Fêmea (roscada) com porca giratória |
| Tipo de união | Sede cónica (metal/metal) |
| Junta | Sem junta (sede cónica) |
| Fluidos compatíveis | Água potável, água glicolada, fluidos compatíveis |
| Temperatura | Conforme o tipo de vedação escolhido |
| Utilização | Abastecimento de água potável, canalização geral, AVAC |
Condições de Utilização e Instalação
- Pressão de serviço : PN 16 bar
- Temperatura : Conforme o tipo de vedação escolhido
- Fluidos : Água potável, água glicolada, fluidos compatíveis
- Instalação : Aplicar um binário de aperto moderado e escolher materiais adequados (risco de corrosão galvânica). Planos de fixação adaptados às chaves padrão do mercado.
Certificações e Conformidade
- Água potável : Conforme com o decreto francês de 25 de junho de 2020 relativo aos materiais e produtos metálicos destinados às instalações em contacto com água destinada ao consumo humano.
- 4MS : Conforme com os requisitos 4MS — Harmonização das regras de certificação europeias para materiais e produtos em contacto com água potável.
Aplicações e Conselhos de Instalação
Aplicações
- Canalização doméstica : ligação de instalações de água quente e fria
- Canalização industrial : instalações conformes PN 16 bar
- Decoração de interiores : criação de luminários, prateleiras, toalheiros em latão aparente
- DIY e bricolagem criativa : projetos personalizados com acessórios roscados
Conselhos de instalação
- A vedação é assegurada pela sede cónica metal sobre metal — nenhuma junta é necessária
- Aperte com chave de bocas ou chave ajustável — não utilizar alicates para evitar marcar a peça
- Aplicar um binário de aperto moderado — um aperto excessivo pode danificar a sede cónica
Desenho Técnico
Dimensions (mm)
Todas as cotas são expressas em milímetros (mm), salvo indicação contrária.
| G | G (mm) | L | L1 | L2 | H1 | H2 |
|---|---|---|---|---|---|---|
| 3/8″ | 12×17 | 39.7 | 10 | 8 | 21 | 24.8 |
| 1/2″ | 15×21 | 44.9 | 10 | 8.5 | 25.3 | 30 |
| 3/4″ | 20×27 | 52 | 11 | 9.5 | – | 36.9 |
| 1″ | 26×34 | 57.9 | 13 | 10 | 36.8 | – |
| 1″1/4 | 33×42 | 69.3 | 16 | 14.5 | 47.8 | – |
Correspondências de Tamanhos
Esta união reta está disponível nos seguintes tamanhos. Utilize esta tabela para encontrar a correspondência entre milímetros, polegadas e DN.
| Tamanho (mm) | 12×17 | 15×21 | 20×27 | 26×34 | 33×42 |
|---|---|---|---|---|---|
| Polegadas | 3/8” | 1/2” | 3/4” | 1” | 1”1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Diâm. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |
O aspeto da peça pode variar conforme o lote em stock (ver fotos). Contacte-nos para confirmação.
